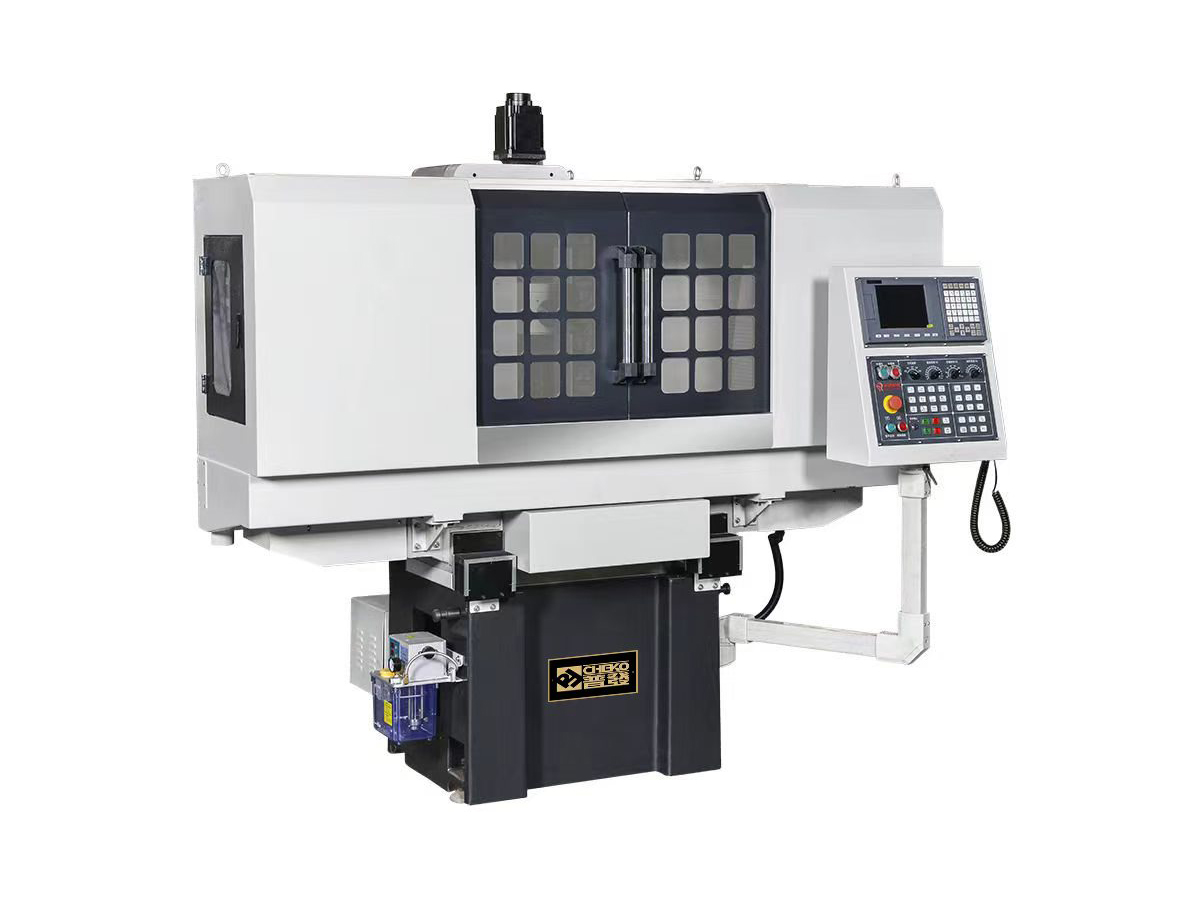

ACC-4010NC/CNC數控成型磨床
機床名稱：精密數控成型磨床
工作臺面尺寸（長×寬）：1000mm×400mm
機床型號：
ACC-4010NC 左右方向（X軸）液壓驅動油壓缸自動進刀，前後方向（Y軸）上下方向（Z軸）伺服電機驅動滾珠螺桿自動進刀。
ACC-4010CNC 左右方向（X軸）、前後方向（Y軸）和上下方向（Z軸）伺服電機驅動滾珠螺桿自動進刀。
主要用途：
本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可採用不同的裝夾、定位方法。一般平面，可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自製）。
機械結構：
1.本磨床採用立柱移動式結構設計
2.床身採用HT250高級灰鑄件，經由工程仿真分析（cosmos）計算，具高抗彎與抗扭剛性。
3.前後方向採用C3精密滾珠絲桿+重載型滾柱直線導軌驅動，左右方向採用比例閥模擬變數液壓驅動+雙“V”貼塑導軌結構。
4.臺灣原裝高精密研磨主軸，主軸內置日本NSK精密斜角滾珠軸承（CP4級）+V3級低振動馬達，保證主軸之偏轉精度≤2μm.，具有高精度、低震動、噪音小的特點。
5.標配臺灣新代CNC數控系統+絕對值伺服電機+掌上型MPG電子手輪組，可以實現X、Y、Z三軸聯動，可通過人機介面來設定磨削變數，即可作批量工件迴圈加工模式，內置標準平面研磨、溝槽研磨、寬槽研磨、曲面、R角圓弧等輪廓成型磨削加工。
6.標配砂輪自動修整自動補償功能，修整器安裝與工作臺左側，操作方便簡單。
7.可以通過電子手輪進行加工路徑模擬，有效防止撞刀的發生。
8.全密封防護罩，可有效將研磨水和鐵屑飛濺控制在加工區域內，避免研磨液或鐵屑進機器之滑軌，確保機器之壽命和精度。
9.根據使用需求，可選配砂輪線上動平衡和線上自動測量儀。
機械規格:
項 目 | 單位 | 型號/規格 | |||
ACC-4010NC | ACC-4010CNC | ||||
尺寸 | 工作臺面尺寸（長×寬） | mm | 1000×400 | 1000×400 | |
工作臺移動量（手動：左右×前後） | mm | 1150×440 | 1150×440 | ||
主軸中心到工作臺最大距離 | mm | 540 | 540 | ||
可安裝標準磁臺的尺寸（長×寬） | mm | 1000×400 | 1000×400 | ||
加工工件最大重量（含磁臺） | kg | 450 | 450 | ||
工作臺 | T型槽尺寸×槽數 | mm×No | 14×1 | ||
左右（X軸）傳動結構 | / | 模擬變數液壓站+油壓缸 | 絕對值伺服電機+滾珠絲桿 | ||
前後（Y軸）傳動結構 | / | 絕對值伺服電機+滾珠絲桿 | 絕對值伺服電機+滾珠絲桿 | ||
工作臺（Y軸）導軌 | / | 重載滾柱直線導軌 | |||
前後MPG手動進給 | 手輪旋轉1周進給量 | mm | 0.1/1/10 | ||
刻度盤1刻度進給量 | mm | 0.001/0.01/0.1 | |||
砂輪 | 自動切入進給量（縱橫＆橫磨） | mm | 0.001-0.4 | ||
上下傳動結構 | / | 絕對值伺服電機+滾珠絲桿 | |||
上下MPG手動進給 | 手輪旋轉1周進給量 | mm | 0.1/1/10 | ||
刻度盤1刻度進給量 | mm | 0.001/0.01/0.1 | |||
外徑×寬×內徑 | mm | ?400×（10-40）×?127 | |||
主軸直徑 | mm | 120 | |||
主軸轉速（50HZ/60HZ） | RPM | 1450/1800 | |||
馬達 | 主軸馬達 | KW | 5.5/7.5/11 可選 | ||
上下(Z軸）伺服馬達 注：帶剎車制動 | W | 1300 | |||
前後（Y軸）伺服馬達 | KW | 850 | |||
金剛石成型滾輪修整器驅動馬達 | KW | 0.4 | |||
左右（X軸）液壓馬達 | KW | 2.2 | |||
精度標準 | 主軸軸向偏擺跳動 | mm | ≦0.002 | ||
主軸徑向偏擺跳動 | mm | ≦0.002 | |||
Z軸（上下方向）重複定位精度 | mm | ≦0.002 | |||
Y軸（前後方向）重複定位精度 | mm | ≦0.002 | |||
五點等高試磨塊試磨精度（以300mm長度為標準，以此類推） | mm | ≦0.003 | |||
加工平面精度（以300mm長度為標準，以此類推） | mm | ≦0.003 | |||
加工工件表面光潔度 | μm | Ra0.25 | |||
外形尺寸 | 長×寬×高 | mm | 2800×2300×2500 | ||
占地空間 | 長×寬×高 | mm | 3700×2800×2500 | ||
機床重量 | 淨重/毛重 | kg | 3100/3500 | ||
