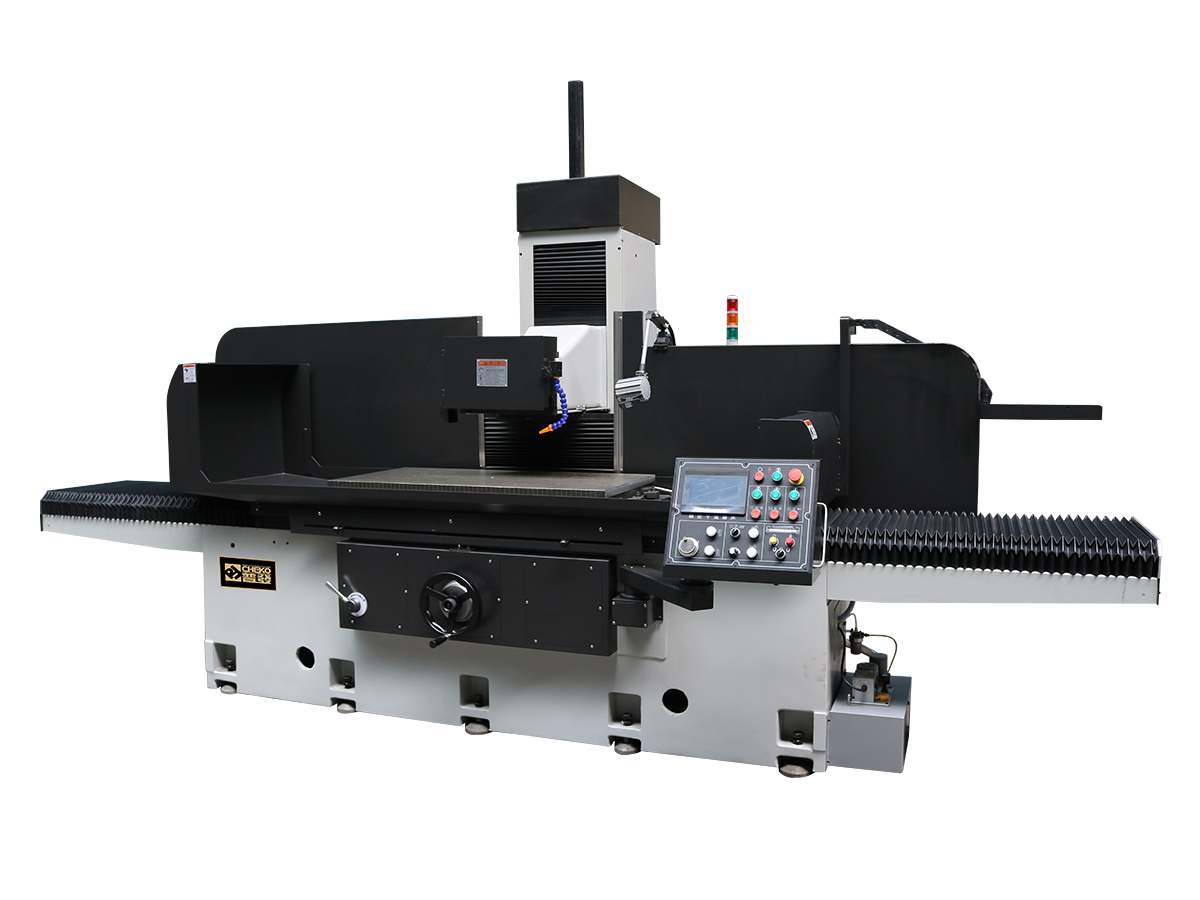

PFG-60160MSD程控精密平面磨床
機床名稱：立柱移動式精密平面磨床(單軸程式控制）
機床型號：PFG-60160MSD
工作臺面尺寸（長×寬）：1600mm×600mm
工作性能：前後、左右及上下三軸全自動操作，上下採用日本三菱PLC程式控制系統及AC伺服馬達控制，客制人機觸控介面，操作簡單、方便、易懂。具有半自動平面磨削/全自動平面磨削/單溝槽自動磨削功能。
機床用途
本機床在繼承傳統平面磨床基礎上採用框架結構，剛性強、結構對稱、穩定性強等優點的基礎上，引進國際先進的動態剛性設計理念，優化設計了移動部件。機床扭矩大，快速回應特性佳，適用於汽車、模具、航空航太、軍工、五金等各種機械加工領域的需求。
本磨床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可採用不同的裝夾、定位方法。一般平面，可以採用電磁吸盤或直接緊固於工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面及其它一些特殊形狀，可在夾具或多功能強力電磁吸盤上進行磨削加工。
機床技術規格、關鍵部件、隨機附件清單
1、技術規格：
? 工作臺面尺寸（長×寬）： 1600mm×600mm
? 工作臺行程（手動：左右×前後）: 1750mm×630mm
? 主軸中心到工作臺最大距離: 650mm
? 工作臺X軸導軌: 一“V”一平貼塑導軌
? 上下手動進給: 每格刻度0.001mm 每轉一圈0.2mm
? 砂輪尺寸（外徑×寬×內徑）：?400mm×40mm×?127mm
? 主軸轉速（50HZ/60HZ）：1450/1800R.p.m
? 前後手動進給: 每格刻度0.02mm 每轉一圈4mm
? 主軸馬達功率：10HP 7.5KW
? 液壓馬達功率：5HP 3.75KW
? 上下伺服馬達功率：1KW
? 前後步進馬達功率：400W
? 主軸軸向偏擺跳動精度：≦0.002
? 主軸徑向偏擺跳動精度：≦0.002
? 加工精度之五點等高試磨塊試磨精度：≦0.003
? 加工精度之加工工件表面光潔度：Ra0.25
? 機器外形尺寸（長×深×高）：6000mm×2300mm×2600mm
? 機器淨重：8000KG
2、關鍵部件清單：
序號 | 配件名稱 | 產地/品牌 | 序號 | 配件名稱 | 產地/品牌 |
1 | 臥式精密主軸 | 臺灣 勁發 | 7 | 滾珠螺桿 | 臺灣 上銀 |
2 | 主軸馬達 | 臺灣 愛德力 | 8 | 精密軸承 | 日本 NSK |
3 | 油壓馬達 | 臺灣 群策 | 9 | 電磁吸盤 | 浙江 崴克 |
4 | 油壓閥 | 臺灣 俊全興 | 10 | 電氣控制單元 | 法國 施耐德 |
5 | 液壓驅動系統 | 臺灣 駿全興 | 11 | PLC程式控制驅動系統 | 日本 三菱 |
6 | 油壓元件 | 臺灣 順榮 | 12 | AC伺服馬達及驅動器 | 日本 三菱 |
3、隨機附件清單：
序號 | 附件名稱 | 數量 | 序號 | 附件名稱 | 數量 |
1 | 白剛玉砂輪 | 1個 | 7 | 內六角扳手 | 1套 |
2 | 法蘭及法蘭拆卸工具 | 1套 | 8 | 開口活動扳手 | 1把 |
3 | 砂輪平衡臺及平衡棒 | 1套 | 9 | 十字螺絲刀 | 1把 |
4 | 平面砂輪修整器（含金剛筆） | 1套 | 10 | 一字螺絲刀 | 1把 |
5 | 腳墊盤及調整螺絲 | 15套 | 11 | 出廠合格證及精度檢驗表 | 1份 |
6 | 刮削板 | 1把 | 12 | 說明書 | 1本 |
